Geçit tasarimini hizla optimize etmek için gelistirilmis geçit konumu danismani.
Moldex3D Gate Location Advisor, kalip imalatinin fizibilitesini artirabilir. Enjeksiyon kaliplama sürecinde ürünün kalitesi kalip tasarimi ile yakindan ilgilidir. Özellikle kapilarin konumu ve sayisi kalip tasariminda önemli parametrelerdir. Bu nedenle, kapak tasariminin ürün kalitesi üzerindeki etkisi son derece önemlidir. Yetersiz kapak tasarimi, kötü görünüm, kaynak hattinin kalitesizligi, yüksek kesme gerilimi ve çarpilma gibi kusurlara neden olabilir. Ayrica bu fonksiyon, kullanicilara tasarimlarini degerlendirmede yardimci olan gelismis bir akis uzunlugu orani (Kapidan uca akis uzunlugu/Ortalama duvar kalinligi) araci saglar. Su anda, Moldex3D 2023 daha iyi bir kapi tasarimi için Kapi Konumu Danismanini daha da gelistirir ve akis dengesi dagilimini daha makul hale getirmek için hizli bir sekilde ön tasarim önerileri saglayabilir.
Studio'da bir Parça modeli hazirlama. Model sekmesi altinda, araci baslatmak için Kapi ve Kapi Konumu Danismani ögesine tiklayin.
Geçit Konumu Danismani'nda Geçitleme Modu'nu seçin: Kullanici tarafindan belirtilen Yolluksuz yan yön veya Yolluk bölgesini kisitla ile optimize edilmis geçit tasarimi için Otomatik. Asagidaki örnekte oldugu gibi, kullanici yolluk yüzeyini sadece yan tarafta bulundurmalidir, Yolluk bölgesini kisitla seçenegini isaretleyin ve Yolluk bölgesi seçenegini seçin. Ardindan, Select faces (Yüzeyleri seç) ögesine tiklayin ve asagida gösterildigi gibi model üzerinde seçim yapin.
Not :
1.Manuel modda, kullanicilar yolluk konumunu manuel olarak atamak için Ekle/Tasi/Kaldir'a tiklayabilirler.
2.Yolluksuz bölge ve Yolluksuz yan yön genellikle yolluktan kaçinilmasi gereken kalip çekirdegi tarafini (hareketli) ifade eder.
3.Studio'da, Yolluksuz yan yönü ayarlamak için yalnizca 6 ortogonal yön vardir. Gerekli baska yönler varsa, kullanicilar bunlari API araciligiyla ayarlamalidir.
Geçit yüzeyini seçtikten sonra, kullanici geçit sayisini girebilir ve ardindan Uygula'ya tiklayabilir. Araç daha sonra kullanici tarafindan girilen kosullara göre uygun geçit konumunu hesaplayacaktir. Ek olarak, kullanicinin geçit konumunun uygun olup olmadigini kontrol etmesine ve ardindan Akis Uzunlugu Orani (L/t) araciligiyla eriyik cephesinin yaklasik olarak hesaplanmasina yardimci olabilecek L/t bandini göster seçenegine tiklayin. Tasarimi tamamladiktan sonra, geçit konumu tasarimini tamamlamak için sag üstteki yesil tik isaretine tiklayin.
Not :
1.Maksimum kapi sayisi 10'dur.
2.Halihazirda atanmis mevcut kapilar varsa, Kapi Konumu Danismani bunlari dikkate alacak ve ardindan önerilerde bulunmak için belirtilen sayiyi kullanarak ek kapilar eklemek için hesaplama yapacaktir.

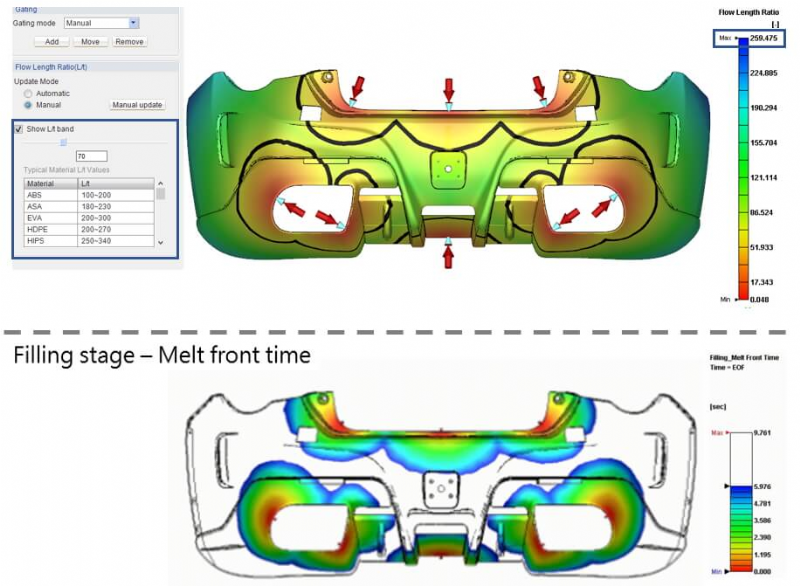

Kullanici geçit konumunun ve miktarinin uygun olup olmadigini Geçit Konumu Danismani ve L/t bandini göstererek kontrol edebilir. Örnegin, asagidaki ilk sekilde gösterildigi gibi, geçit konumundaki en uzun akis uzunlugu orani 259,475'tir. Malzeme HDPE ise, kapi sayisi tipik akis uzunlugu orani araligina uygundur. Buna ek olarak, kullanicilar simülasyondan önce kaynak hattinin konumunu ve gücünü tahmin etmek için farkli akis uzunlugu oranlarinda (siyah çizgiler) her bir kapinin konumlarini gözlemlemek için akis uzunlugu oranini sürükleyebilirler. Bu, kullanicilarin kapilarin konumunun ve sayisinin uygun olup olmadigini belirlemelerine yardimci olabilir. Asagidaki 2. sekil, analizden sonra çözücü tarafindan simüle edilen eriyik ön zamanidir, bu nedenle karsilastirma yoluyla L/t bant fonksiyonundan yapilan tahminin oldukça güvenilir oldugunu görebiliriz.
Not: Kullanici kapi konumunu ayarlamak isterse, manuel modda kapi konumunu ekleyebilir/hareket ettirebilir/kaldirabilir.
15.01.2024
